干式變壓器是一種重要的電力設備，其型號和參數的選擇對于電力系統的穩定運行至關重要。以下是對干式變壓器型號及參數的詳細歸納：

　　一、型號表示方法

　　干式變壓器的型號通常由表示相數、冷卻方式、調壓方式、繞組芯等材料的符號組成，同時還會表示出變壓器的容量、額定電壓和繞組連接方式等信息。例如：

　　SCB10-1000KVA/10KV/0.4KV：其中S代表三相變壓器(D代表單相變壓器)，C表示變壓繞組為樹脂澆注固體(即干式變壓器)，B表示箔式繞組(r代表纏繞式繞組，l代表鋁繞組，z代表有載調壓，銅不標)，10為設計序號(又稱技術序號)，1000KVA表示該變壓器的額定容量，10KV是指一次額定電壓，0.4KV是指二次額定電壓。

　　SFSZ9-31500/110：其中S代表三相，F(xiàn)代表風冷，S代表三繞組，Z代表有載調壓，9代表設計序號9型，31500kVA表示變壓器的額定容量，110代表一次側額定電壓為110kV。

　　二、常見型號及參數

　　以下是一些常見的干式變壓器型號及其參數：

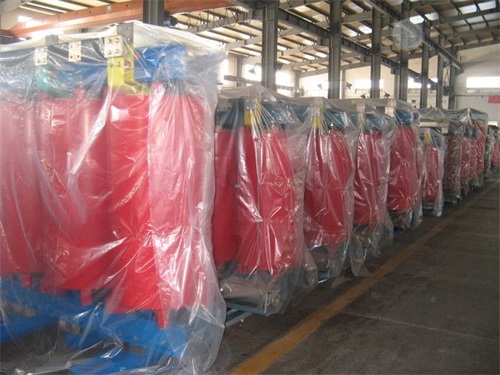

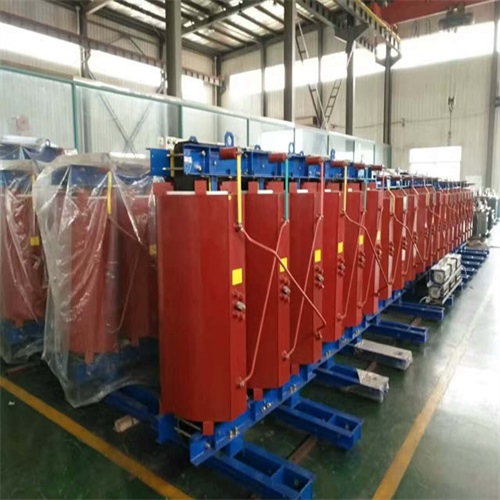

　　SCB系列環氧樹脂澆注干式變壓器

　　絕緣材料：環氧樹脂

　　容量范圍：從數十kVA到數千kVA不等

　　電壓等級：10kV、35kV等

　　設計序號：如SCB9、SCB10、SCB11等，代表不同的技術水平和性能

　　SGB系列H級絕緣非包封干式變壓器

　　絕緣材料：諾麥克紙杜邦漆

　　容量范圍：同樣廣泛，適用于不同場合

　　電壓等級：與SCB系列相似

　　設計序號：如SGB9、SGB10等

　　其他特殊型號

　　如帶有有載調壓功能的干式變壓器(型號中通常包含Z)，適用于需要頻繁調整電壓的場合

　　鋁繞組干式變壓器(型號中通常包含L)，適用于對材料有特殊要求的場合

　　三、主要技術參數

　　除了型號外，干式變壓器的主要技術參數還包括：

　　額定容量：指變壓器最大的輸出容量，是變壓器設計和選型的重要依據。

　　額定電壓：指變壓器的輸入和輸出電壓，是變壓器正常工作的電壓范圍。

　　短路阻抗：反映變壓器承受短路電流能力的重要參數，也對變壓器的負載分配、電壓變化率等性能有影響。

　　使用頻率：通常為50HZ或60HZ，是變壓器設計和工作的基礎頻率。

　　空載電流：變壓器在額定電壓下二次側空載時，一次側繞組中流過的電流，一般小于4%。

　　耐壓強度：指變壓器能承受的電壓強度，是變壓器絕緣性能的重要指標。

　　絕緣等級：如F級、H級等，表示變壓器絕緣材料的耐熱等級。

　　絕緣電阻：反映變壓器繞組絕緣性能的指標，一般應大于2M歐姆。

　　連接方式：如DYN11、Y/Y 、△/Y0 、Yo/△等，表示變壓器高低壓側繞組的接線方式。

　　線圈允許溫升：指線圈溫度與周圍環境溫度之差，是變壓器安全運行的重要參數。

　　散熱方式：包括自然風冷或溫控自動散熱等，影響變壓器的負載能力和運行效率。

　　噪音系數：反映變壓器運行時產生的噪音水平。

　　綜上所述，干式變壓器的型號及參數選擇需要根據實際需求和使用環境進行綜合考慮。在選擇時，應關注變壓器的容量、電壓等級、技術性能以及散熱方式等關鍵參數，以確保所選變壓器能夠滿足電力系統的穩定運行要求。
