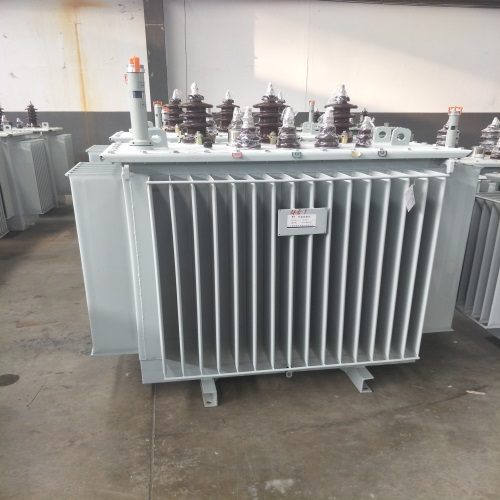

非晶合金變壓器的尺寸設計需綜合考慮容量、電壓等級、冷卻方式及安裝場景，其緊湊結構特性使其在相同容量下較傳統硅鋼變壓器體積減小20%-30%。以下從核心參數、尺寸影響因素及典型產品數據三方面展開分析：

一、非晶合金變壓器尺寸的核心參數

1. 容量與尺寸關系

• 容量范圍：通常覆蓋30kVA至2500kVA，容量每增加1倍，體積約增大1.6倍（非線性關系）。
• 典型尺寸（以10kV級為例）：
  • 30kVA：長×寬×高≈600mm×450mm×750mm（約0.2m3）
  • 400kVA：長×寬×高≈1100mm×800mm×1400mm（約1.23m3）
  • 1600kVA：長×寬×高≈1600mm×1200mm×1900mm（約3.65m3）

2. 電壓等級影響

• 高壓側電壓：6kV、10kV、35kV變壓器鐵芯直徑與繞組層數遞增，例如：
  • 10kV級鐵芯直徑約300-450mm，35kV級增至500-650mm。
• 絕緣距離：按GB 1094.3標準，35kV級相間絕緣距離≥300mm，較10kV級增加50%。

3. 冷卻方式差異

• 油浸自冷（ONAN）：油箱表面積需滿足散熱需求，體積較強迫風冷（ONAF）大15%-20%。
• 示例：800kVA ONAN型體積≈1.8m3，ONAF型可壓縮至1.5m3。

二、影響尺寸的關鍵因素

1. 鐵芯結構

• 卷鐵芯：采用四框五柱式（如SBH15系列），鐵芯窗口寬度減少20%，整體尺寸更緊湊。
• 硅鋼片對比：非晶合金帶材厚度僅0.025mm（硅鋼片為0.27-0.3mm），可減少繞組層數，降低高度。

2. 絕緣設計

• 油道寬度：非晶合金變壓器采用薄紙筒小油道結構（油道寬度≤8mm），較傳統變壓器的12-15mm更緊湊。
• 高壓套管：35kV級套管長度約800-1000mm，直接增加變壓器高度。

3. 防護等級

• IP20（戶內）：無需額外防護結構，尺寸最小。
• IP54（戶外）：需增加防塵防水外殼，體積增大5%-10%。

三、典型產品尺寸對比

以下為不同容量非晶合金變壓器（油浸式）的典型尺寸數據（單位：mm）：

四、特殊場景下的尺寸優化

1. 地埋式變壓器

• 結構特點：采用全密封油箱+波紋散熱片，體積較普通油浸式減小30%。
• 示例：SBH15-M-400/10地埋變尺寸≈1100mm×800mm×1200mm（埋深1.5m）。

2. 歐式箱變集成

• 緊湊設計：變壓器與高壓柜、低壓柜一體化，整體尺寸控制在3000mm×1500mm×2300mm以?xún)?nèi)。
• 案例：800kVA歐變含變壓器后高度≤2300mm，滿足道路運輸限高要求。

五、選型建議

1. 空間受限場景：優先選擇卷鐵芯結構+強迫風冷設計（如SBH15-M系列）。
2. 能效優先：一級能效產品（GB 20052-2020）體積較三級能效增加5%-8%，但長期收益更高。
3. 運輸限制：公路運輸需控制單件重量≤35噸，對應尺寸≤長4m×寬2.5m×高3m。

提示：非晶合金變壓器尺寸需結合安裝環境（如室內凈高≥2.5m）、運輸條件及散熱需求綜合確定。對于特殊尺寸需求，可聯系制造商定制（如保變電氣、海鴻電氣等提供非標設計服務）。建議通過三維建模軟件（如SolidWorks）模擬實際安裝空間，避免后期返工。
