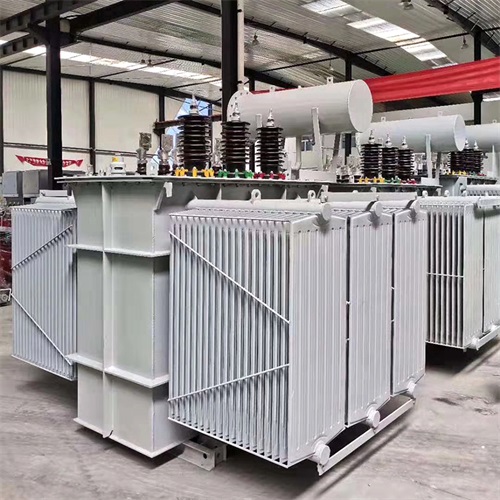

S22油浸式變壓器技術參數詳解

　　S22油浸式變壓器是一種高效、節能的電力設備，廣泛應用于配電系統、工業領域及農村地區。以下是其關鍵技術參數的詳細解析：

　　一、額定參數

　　額定容量

　　覆蓋范圍：30kVA至2500kVA，滿足不同場景的用電需求。

　　常見型號：S22-M-30、S22-M-50、S22-M-630、S22-M-1000直至S22-M-2500。

　　電壓等級

　　主推電壓組合：10kV/0.4kV及6kV/0.4kV，適用于中低壓配電系統。

　　高壓分接范圍：支持±5%或±2×2.5%的分接調整，靈活適應電網電壓波動。

　　相數與頻率

　　相數：均為三相設計，確保電力傳輸?shù)姆€(wěn)定性和效率。

　　頻率：50Hz，符合國內電網標準。

　　二、性能參數

　　能效等級

　　符合國家一級能效標準，節能效果顯著。

　　相比S13變壓器，空載損耗降低20%，負載損耗降低28%;相比S20變壓器，空載損耗降低10%，負載損耗降低10%。

　　空載損耗與負載損耗

　　空載損耗：以S22-1000kVA為例，空載損耗為665W(S13為830W，S20為745W)。

　　負載損耗：S22-1000kVA負載損耗為7415W(S13為10300W，S20為8240W)，有效降低運行成本。

　　空載電流

　　隨容量增加而降低，如S22-630kVA空載電流為0.7%，確保低壓側電流在合理范圍內。

　　短路阻抗

　　范圍：4%-6.5%，具體值依型號而定(如S22-630kVA為6.5%)。

　　意義：短路阻抗是變壓器的重要參數，影響短路電流大小和并聯運行條件。

　　三、結構與設計

　　鐵芯結構

　　采用三角結構設計，有效減少磁漏損和噪音，提高變壓器效率和運行穩定性。

　　繞組形式

　　雙繞組設計，高低壓繞組均沉浸在絕緣油中，確保良好的絕緣性能和散熱效果。

　　冷卻方式

　　主要為自然冷卻(AN)或自冷(AF)，部分型號采用永磁式風扇冷卻系統，提高散熱效率。

　　絕緣水平

　　使用高可靠性絕緣材料和絕緣油，確保設備在惡劣環境下的安全運行。

　　四、物理與環境參數

　　溫升限值

　　油浸式變壓器采用A級絕緣，最高溫度不超過105℃。

　　上層油溫不得超過45℃，以防止油的老化和絕緣性能下降。

　　絕緣油重量

　　具體數據因型號而異，部分小型變壓器(如某些S22型號)絕緣油重量可能標注為20kg，但大型變壓器絕緣油重量會顯著增加。

　　總重量與外形尺寸

　　總重量和外形尺寸隨容量增大而增加，具體數據需參考廠家產品手冊。例如，S22-2500kVA變壓器的總重量可能達到數噸。

　　五、其他特性

　　連接組標號

　　支持Yyn0或Dyn11等多種標號，適應不同的配電系統需求。

　　防護等級

　　全密封設計，有效防止水分、灰塵等雜質進入變壓器內部，適應戶外安裝環境。

　　應用場景

　　廣泛應用于配電系統、工業領域(如冶金、化工、紡織等)及農村地區，為各類用電設備提供穩定、可靠的電力供應。

　　結語

　　S22油浸式變壓器以其高效、節能、安全、可靠的特點，在電力系統中發揮著重要作用。用戶在選型時，應根據實際用電需求、安裝環境及預算等因素綜合考慮，選擇合適的變壓器型號和規格。同時，定期進行維護和保養，確保變壓器的長期穩定運行。
